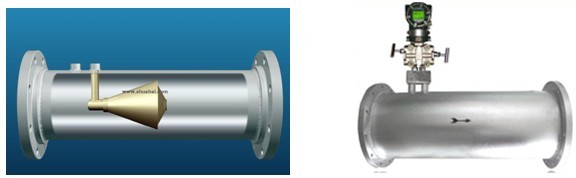

V锥流量计(V-cone flowmeter)利用V锥体在流场中产生的节流效应，通过检测上下游压差来测量流量。与普通节流件相比，它改变了节流布局，从中心孔节流改为环状节流。实践使用证明，V锥流量计与其他流量仪表相比，具有长期精度高、稳定性好，受安装条件局限小、耐磨损、测量范围宽、压损小、适合赃污介质等优点。而且V锥体本身作为流场的整流器而成为一种具有独特性能的优异的新型流量计。由V锥传感器和差压变送器组合而成的V锥流量计，可精确测量宽雷诺数（8×103≤Re≤5×107）范围内各种介质的流量。

主要特点

1、前后直管段要求较短，一般上游只需0至3D，下游只需0至1D

2、精度高，差压输出值可实现±0.1%的重复性

3、长期使用稳定可靠

4、压损小，适合低静压、低流速的测量

V形锥流量计的应用范围

1、气体类：煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气、燃气、沼气、二氧化碳、氮气、乙炔、光气、氧气、压缩空气、氩气、甲苯、苯、二甲苯、硫化氢、二氧化硫、氨气等。

2、液体类：甲醇、乙醇、酒精、丙酮、苯乙烯、二甲苯、液氧、双氧水、氯化钙、碳酸钠、碱性流量计、草酸流量计、次氯酸、明矾、甲酸、耐酸流量计、乙酸流量计、磷酸流量计、氢氟酸流量计、醋酸流量计 、冰醋酸流量计、王水流量计、硫酸流量计、盐酸流量计、导热油、液压油、燃料油、机油、沥青、石蜡、绝缘油、原油、牛奶、蒸馏水、啤酒、汽油、渣油、轻油流量计、重油流量计、煤油流量计、柴油流量计、油流量计 、循环水流量计、冷却水流量计、纯净水流量计、离子水流量计、污水流量计、水流量计。

3、蒸汽类：过热蒸汽、饱和蒸汽。

V形锥产品类型

对于塔形流量计，一次传感器部分是指流量计本体如何与工艺管道连接的工作、尽管流量计有多种结构形式，如：管道式、夹装式、对焊式等。如果描述不作特殊说明，安装方法是等同的。由于流量计具有对流体流动状态整流的功能，因此一次传感器部分的安装要求远不孔板等相对宽松的多。由于流量计是管段式，它与工艺管道的同轴度、垂直度无严格的要求。

1、BY-VF-A 管道法兰式：是指流量计两端有安装法兰。与工艺管道两端同规格的安装法兰（也称用户法兰）连接，是比较常用的结构形式，适用的口径（DN50mm～3000mm）。此种形式适用于节流装置与差压变送器分体安装时选用，一般常用于测量蒸汽流量时使用，在测量其他高温介质时也可以使用。

2、BY-VF-B 法兰夹装式：用于小口经流量计的安装形式，每台流量计玉工艺管道只需2片法兰。法兰与工艺管道焊接在一起，再把流量计夹装在两法兰之间。此中安装方法与涡街流量计（≤300mm）安装方法相同。

3、BY-VF-C 小口径一体化式：适用口径≤DN40mm，介质温度≤120℃的流体。该结构是把差压变送器直接与塔形流量计组合成一个整体。二者之间无导压管、取压阀、三阀组。使安装变的非常简单(与涡街流量计安装方法相同）.差压变送器调节零点时需要关闭工艺管道的阀门，就可以调零。

4、BY-VF-D 管道对焊式：是指塔形流量计与工艺管道无法兰连接（流量计本体无法兰），安装时直接把流量计与工艺管道焊接在一起。该结构成本相对较低（减少4片法兰的成本），属于一次性安装。一般用于较大口径的场合。

5、BY-VF-E 常规流体一体化式：是指介质温度≤120℃的流体，适用管径：DN50～DN3000。生产厂家根据不同的流体和用户要求，出厂时在流量计上为用户焊接（或装配）好阀门和三阀组。在现场安装时由用户把流量计与变送器组装在一起即可。

6、BY-VF-F蒸汽一体化式：是指测量蒸汽流量时，把变送器与塔形流量计组装在一起，变送器与流量计之间要装配我公司“蒸汽专用三阀组”部件，从而取消了导压管并大大简化了取压结构。

7、BY-VF-G 液体防冻式：是指塔形流量计与变送器之间装由我公司“液体专用隔离罐”，罐中装有特殊介质，该介质能在较低的温度下不冻结。此种安装方式在测量液体时，特别在北方冬天室外环境比较低的情况下。往往变送器测量室种的液体容易冻结，损坏变送器。

8、BY-VF-H 方形管道法兰式：是指工艺管道为方形管，而流量计测量管为圆形管道，二者通过一个特制的“方－圆”连接件进行连接。
