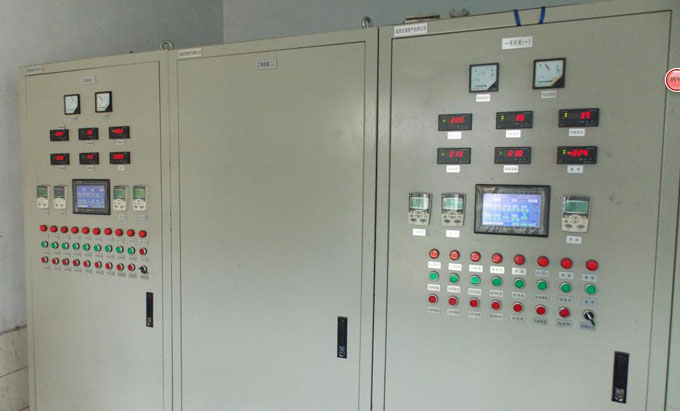

工业锅炉恒温节能自动控制系统简介
工业锅炉恒温节能自动控制系统，根据采集到的现场数据对工业锅炉的复杂工况进行全面判断，经过软件分析和专家数据库推理运算得出最优控制数据，全面综合地对工业锅炉进行实时自动控制，能够保证工业锅炉始终处于最佳工作状态。
工业锅炉恒温节能自动控制系统在工业锅炉上装有各种数据采集变送器，所有的温度变送器、压力变送器、差压变送器均设定上述各种参数的上下限，同时设定热载体循环泵运行参数、加注泵运行参数、热载体液位参数的上下限，超限即采取声光报警或紧急停车等控制措施。
热载体循环泵、加注泵、排渣电机均由本控制系统统一控制。
本控制系统实用新型专利申请号：201120277312.9
工业锅炉恒温节能自动控制系统原理
工业锅炉的热载体经过管道在加热部位和用热设备之间不断循环，以满足工业生产的用热需求。用热设备需要的热量是不断变化的，但是对于输入用热设备的热载体温度则要求相对稳定，根据工业锅炉输出热载体动态温度参数计算燃料的动态需求量，通过控制炉排电机转速实时调整活动炉排的运行速度，进而实时调整供煤量，达到准确稳定控制热载体温度的目的。工业锅炉输出热载体温度开始降低时，就加大煤的供给量；热载体温度开始升高时，就减少煤的供给量；始终保证煤的供给量随热载体温度变化而变化。
根据在线烟气分析仪检测的烟气成分含量参数，主要是一氧化碳和氧气的含量，判断燃料的燃烧效率，计算助燃空气的动态需求量，通过控制给风电机的转速，实时调整给风量，保证炉膛中煤的充分燃烧。煤供应量增大，给风量也增大；煤供应量变小，给风量也变小；始终保证炉膛中煤的高效充分燃烧。（也可以不安装在线烟气分析仪，根据炉渣是否有脱火现象以及经验数值判断燃烧效率）。
煤在炉膛中燃烧会产生大量的热量和烟气，适当的负压能使烟气排除炉膛且炉膛热量损失不大，过小的负压使炉膛热量损失小但对排出烟气不利，过大的负压有利于排出烟气但炉膛热量损失大。根据动态炉膛温度参数和动态炉膛负压参数，计算负压的合理数值，通过控制引风电机的转速，实时调整炉膛负压，使炉膛负压既有利于排出烟气又使炉膛热量损失不大。
工业锅炉控制系统通过现场仪表采集的各种参数对工业锅炉的复杂工况进行全面判断，经过软件分析和专家数据库推理运算，实时确定供煤量、炉膛给风量和炉膛负压的最优数据，实时控制供煤的锅炉活动炉排的运行速度、给风电机转速、引风电机转速，进而实时控制供煤量、给风量、炉膛负压，对工业锅炉实行全面综合的实时自动控制。
工业锅炉恒温节能自动控制系统功能
1、 保证工业锅炉始终处于最佳工作状态，准确控制输出热载体的温度。
2、 实时控制供煤量，做到“物尽其用”，最大程度上减少燃料浪费。
3、 实时控制给风量，保证炉膛中煤的充分燃烧，有效靥岣呷剂系娜忌招省�
4、 在正常排放燃烧烟气同时，保证炉膛温度稳定，减少炉膛热量损失。
5、 对炉排电机、鼓风电机、引风电机实行变频控制，大量节约电能。
6、 对工业锅炉的动力部分集中统一控制，操作方便。
6、 设定各种参数的上下限，超限即采取声光报警或紧急停车等控制措施。
7、 自动操作和手动操作可以根据需要进行无限制切换。
8、 可以在线设定参数。
9、 实时监控与历史查询。
10、故障自动识别、直观显示与处理。
11、具有安全保护功能。
12、可实现信号远传与DCS远控操作。
工业锅炉恒温节能自动控制系统优势效果
1、提高产品质量，工业锅炉输出温度稳定的热载体，必然使生产得以稳定，收率提高，进而使产品产品提高质量。
2、提高劳动生产率，稳定的工业锅炉加热工况，使原料的加工量得以加大，显著提高劳动生产率。
3、降低劳动强度，工业锅炉改造后，控制系统调整由原来的人工调整基本变为自动化调整，减少了控制系统的不稳定性，大大降低了操作人员的劳动强度。
4、控制系统改造后，工业锅炉炉膛加热状态稳定，使锅炉加热管和供热管线温度稳定，降低设备故障率，延长了热载体使用周期并能够延长设备的使用寿命。
5、控制系统改造后，能够避免加热管受热不均匀现象，防止热载体老化和结垢，进而有效防止减少事故发生，提高生产安全性。
6、节约电能，工业锅炉的引风电机、鼓风电机、炉排电机采用自动变频控制，能够节约大约20-30%的电能。
7、降低燃料消耗，工业锅炉始终处于最佳工作状态，杜绝了燃料浪费，每年节约20-30%的燃料；
8、减少碳排放，工业锅炉节约大量的燃料和电能，能够大量减少碳排放。
9、减少环境污染，煤燃烧后除了产生大量CO2和水蒸气以外，还产生其它大量的燃烧产物，如SO2、CO、NO等废气和炉渣，降低燃料消耗也就减少了环境污染。
五 工业锅炉（活动炉排）恒温节能自动控制系统控制对象与参数
1、控制对象：工业锅炉（活动炉排）
2、控制方式：工业锅炉加热管输出温度
3、温控范围：工业锅炉额定温度
4、温控误差：±1℃
5、燃料属性：煤（5500大卡-7500大卡）
6、燃料输送方式：活动炉排
7、节约电能20-30%
8、节约燃料20-30%
